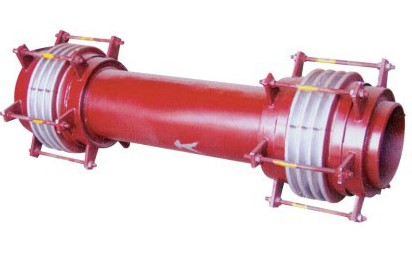

蒸汽管道补偿器
发布时间：2015-11-28 20:23
蒸汽管道补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。
简介
蒸汽管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器等几大类。金属波纹补偿器、非金属补偿器在使用中比较普遍。
1.金属波纹补偿器由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
2.非金属补偿器可以补偿管道轴向、横向、角向位移，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。
作用：
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
选型：
轴向内压补偿器型号：
本厂生产DN32-DN8000，压力级别0.1Mpa-2.5Mpa
1、法兰连接 2、接管连接
产品轴向补偿量：
18mm-400mm
二、型号示例
举例：0.6TNY500TF
表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压补偿器。
轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
型号：本公司生产DN32-DN1600，压力级别：0.1Mpa-2.5Mpa
产品轴向补偿量：18mm-400mm
举例：0.6TWY500×8JB
表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要
