固定支架
发布时间：2015-11-28 20:17
固定支架是一种承重支架，它对承重点管线有全方位的限位作用，是管线上三度坐标的固定点。它用于管道中不允许有任何位移的部位。除承重以外，固定支架还要承受管道各向热位移推力和力矩，这就要求固定支架本身是具有充足的强度和刚性的结构。固定支架的生根部位应牢固可靠。固定支架是管道热胀补偿设计计算的原点，是管道内压和外力作用产生叠架应力的部位。
在安装中，固定支架的非固定和非固定支架的固定是绝对不允许的。
固定支架分类
狭义的地埋式钢套钢固定支架分为主固定支架和次固定支架，以上的两种分类方式是为了确定固定支架的作用和制作方式。

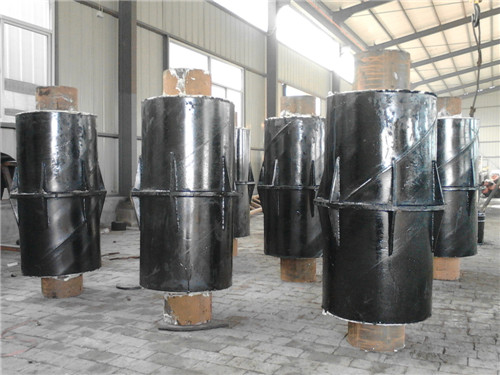

主固定支架的制作方法是将两段外护管通过法兰片焊接相连，制作成一个相对固定的整体，工作管从相连的外护管中间穿过，工作管与外护管中间做防腐工序处理，法兰片的厚度在15-40mm，也可根据管道的直径和管道的压力选择法兰片的厚度，突出外护管的法兰片部分，应选择预留一定的长度，以便与水泥墩相契合，与水泥墩保持固定，目的是防止整体管道的轴向位移和侧向位移。
次固定支架的制作方法是两段工作管通过法兰片焊接连接，两段外护管通过同一片法兰片相焊接连接，工作要点要保障工作管与外护管同心、不位移，工作管与外护管的空间被法兰片一分为二，此法兰片的作用是固定两段的工作管和外护管，法兰片的厚度在15-40mm，根据管道的直径和管道的压力可以调节法兰片的厚度，一般在相同型号管道的情况下，应用于次固定支架法兰片厚度可比主固定支架法兰片要薄，是因为次固定支架不用打水泥墩固定，只保证工作管和外护管不受力位移就可以。
