蒸汽管道疏水阀，其基本作用是将蒸汽管道系统中的凝结水、空气和二氧化碳气体尽快排出；同时大限度地自动防止蒸汽的泄露。疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
英文名称：steam trap
别称：疏水器，排水阀，steam trap，除水器，却水器，却水阀，蒸汽疏水阀。

蒸汽管道中的凝结水是影响管道使用和输送效能的直接因素，因为在管道中输送是蒸汽，所以我们将蒸汽认为是管道中合理存在的，而因为温度、压力、输送距离、输送环境等因素的影响造成一部分蒸汽凝结成水，这部分水被视为管道中不合理的存在。作为不合理的存在的水是占用管道容积的，且是在管道底部的容积，根据各方面的因素考虑，凝结水会在管道的底部形成2mm-4cm的空间，虽然因为工作管是圆柱形的存在，但是这一部分凝结水也占用了一部分的管道容积，可用容积的降低，就导致蒸汽的输送量的降低，输送的降低及影响了管道的输送效能，所以为了提高效能，必须将凝结水排除管道外部，这样就用到疏水器。疏水器的安装需要严格的计算，计算的原理根据工作管标高、管道压力，管道长度，管道口径，外部环境等各方面的因素。安装疏水器的疏水井深度为3-3.5m为宜，原因有两个，一个是因为疏水器属于易损件，必须预留出更换疏水器的操作空间，第二个原因是考虑到重力的因素，连接疏水器的导水管是先从疏水器下部导出，然后导入水池的，所以预留出安装导水管的空间。

疏水器从工作原理上分为机械式、泵阀式、热动力式三种。
机械式疏水器是利用水的漂浮力的原理设计的，这种设计对水流量较大、留气排水的效果显著，工作原理是水在疏水器底部储存，达到一定体积后，漂浮阀浮起，水通过出水口流出，流出后漂浮阀回落，阻止了热蒸汽的外泄，此种疏水器设计简单，经济适用，缺点是热力管道工作时容易损坏；
泵阀式疏水器是通过带电的动力设备，将泵阀内置，通过压力的变化，水通过压力被输出工作管，此种设计较繁琐，要求对工作管中的水体积有明确的定位，优点是使用寿命长；
热动力式疏水器利用热动力学原理，用压力在开关疏水阀，压力是由工作管中的热蒸汽转化而来的，此种疏水器设计精密，造价高，用于疏水不频繁的部位，因为频繁的使用会对压力转换装置造成疲劳使用，后果是效果降低、效率降低。

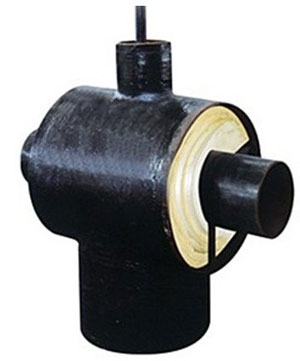

以机械式中的漂浮式疏水器的安装部位进行分析，可安装在正常工作管道上，一端与直埋蒸汽管道的工作管的底部相连，另一端安装回水管，这种设计要求疏水器的左右必须留出各≥1米的的管道，这是一种较普遍的设计；如果可以满足工程的要求，我为大家介绍另一种设计方式，这种设计可以节省资源、降低造价，就是讲疏水器安装在固定支架（也叫固定部件或固定组合件）的任意一端，固定支架是由大于工作管、外呼管口径的法兰焊接而成，在一端用普遍的安装方式进行安装，效果与一种相同，优点是节省本分工作管、岩棉层、外护层的造价
